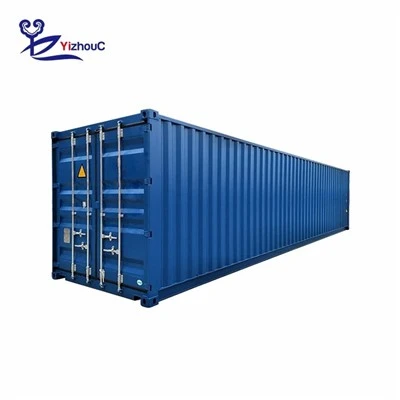

Drws Dwbl Ciwb Uchel 40 troedfedd a 20 troedfedd Cynhwysydd Cargo Sych

Wedi'i beiriannu ar gyfer llwytho deugyfeiriadol, dosbarthu cargo dilyniannol, a thrin nwyddau rhy fawr, mae'r Cynhwysydd Cargo Sych Drws Dwbl Ciwb Uchel (HC DD) yn cynnwys -drysau cargo lled llawn wedi'u gosod ar y ddau ffrâm pen. Wedi'i adeiladu i safonau ISO o ddur hindreulio Corten A ac wedi'i ardystio ar gyfer trafnidiaeth ryngfoddol ryngwladol, mae'r cyfluniad hwn yn dileu tagfeydd llwytho un pwynt mewn cadwyni cyflenwi cymhleth.

Manylebau Technegol

Paramedr	Drws Dwbl Ciwb Uchel 20 troedfedd	Drws Dwbl Ciwb Uchel 40 troedfedd
Dimensiynau Allanol (L x W x H)	6,058 x 2,438 x 2,896 mm (19'10'' x 8'0'' x 9'6'')	12,192 x 2,438 x 2,896 mm (40'0'' x 8'0'' x 9'6'')
Dimensiynau Mewnol (L x W x H)	5,898 x 2,352 x 2,698 mm	12,032 x 2,352 x 2,698 mm
Clirio Agor Drws (W x H)	2,340 x 2,585 mm	2,340 x 2,585 mm
Cynhwysedd Ciwbig	37.4 m3 (1,321 troedfedd)	76.4 m3 (2,698 troedfedd)
Pwysau Tare	2,450 kg (5,400 pwys)	4,100 kg (9,040 pwys)
Màs Gros Uchaf (Sgoriad)	30,480 kg (67,200 pwys)	32,500 kg (71,650 pwys)
Llwyth Tâl Net Uchaf	28,030 kg (61,800 pwys)	28,400 kg (62,600 pwys)
Cynhwysedd Llwyth Llawr	Llwyth echel fforch godi: 7,200 kg fesul clwt (ôl troed teiars 142 x 142 mm)

Peirianneg Deunydd a Strwythurol

Detholiad Dur Strwythurol
Corten A (SPA-H) Hindreulio Dur:Wedi'i gymhwyso i waliau ochr rhychiog, paneli to, a phaneli drysau. Yn ffurfio haen rhwd amddiffynnol sefydlog ar amlygiad atmosfferig, gan atal ymlediad cyrydiad mewnol.

Q355B / SPA-H Proffiliau Strwythurol:Fe'i defnyddir ar gyfer pyst cornel cynradd, rheiliau ochr gwaelod, a chynulliadau pennyn / siliau terfynol i amsugno llwythi pentyrru deinamig (graddfa prawf pentyrru 192,000 kg ar gyfer haen 8-uchel).

Peirianneg Drws Deuol-Diwedd
-Mynediad Lled Llawn:Mae fframiau blaen a chefn wedi'u peiriannu â thrawstiau pennawd strwythurol anhyblyg a gussets cornel wedi'u hatgyfnerthu i gynnal racio a sefydlogrwydd dirdro er gwaethaf toriadau drws deuol.

Cynulliad Caledwedd:Mae pob deilen drws wedi'i diogelu gan 4 cam cloi fertigol poeth wedi'u galfanedig, colfachau dur ffug a dalwyr drysau dur gwrthstaen.

Selio Tywydd:Gasgedi rwber EPDM triphlyg wedi'u vulcaneiddio yn y corneli i atal dŵr rhag mynd i mewn o dan brofion jet dŵr 30 kPa.

Lloriau ac Isadeiledd
-Pren haenog Gradd Morol:Lloriau cyfansawdd amlhaenog pren caled Apitong neu Keruing 28mm o drwch wedi'u trin â chadwolion termite sy'n gwrthsefyll dŵr ac sy'n dal dŵr.

Cefnogaeth Trawsaelod:C-math o groesaelodau llawr dur â bylchau o 303mm rhyngddynt, wedi'u weldio'n barhaus i'r rheiliau ochr gwaelod i gynnal llwythi olwynion fforch godi trwm yn ystod stwffio a stripio.

Proses Gweithgynhyrchu a Rheoli Ansawdd

Paratoi dur:

Mae platiau dur crai yn cael eu saethu'n awtomatig i safon glendid arwyneb Sa 2.5, ac yna'n syth ar waith gosod haenen weldadwy preimio siop i atal rhwd fflach.

Brecio Wasg Precywir a Weldio Robotig:

Corrugation wal ochr wedi'i ffurfio trwy wasgiau hydrolig 2,500 tunnell. Gwneir y prif weldio ffrâm strwythurol trwy brosesau cysgodi MIG/CO2 a gyflawnir gan weldwyr ardystiedig yn unol â safonau AWS D1.1.

Triniaeth Wyneb Gwrth-Cydrydiad:

Diseimio a rinsio dŵr croyw.
Zinc-rich epoxy primer application (dry film thickness >= 40 um).
Intermediate build coat and marine-grade polyurethane topcoat (>= 80 um), gan gynhyrchu cyfanswm trwch ffilm sych sy'n fwy na 120 um.

Profi Ffatri Trwyadl:
Prawf dal dŵr:Prawf chwistrellu dŵr pwysedd uchel mewnol (pwysedd ffroenell 0.1 MPa) ar draws yr holl wythiennau a -gasgedi drws dwbl.

Gwiriad Dimensiwn a Sgwarter:Dilysiad laser o oddefiannau croeslin (+/- 2.5 mm) ac aliniad castio cornel ISO.

Profi Llwyth a Racio:Codi prototeip, profi llwyth crynodedig llawr, a phrofion dargyfeirio waliau diwedd yn unol â manylebau ISO 1496-1.

Cydymffurfiaeth a Thystysgrifau

Tystysgrif ISO:Wedi'i weithgynhyrchu yn unol ag ISO 668 (Dosbarthiad, dimensiynau a graddfeydd), ISO 1496-1 (Manyleb a phrofi ar gyfer cynwysyddion cludo nwyddau cyfres 1), ac ISO 6346 (Codio, adnabod a marcio).

Cymeradwyaeth Diogelwch CSC:Mae pob cynhwysydd wedi'i ardystio o dan y Confensiwn Rhyngwladol ar gyfer Cynhwyswyr Diogel (CSC), a gyhoeddir gan gymdeithasau dosbarthu fel ABS, BV, LR, neu CCS.

Cydymffurfiaeth Tollau:Cymeradwyaeth TIR (Transport International Routier) ar gyfer gweithrediadau cludo tollau rhyngwladol wedi'u selio.

Senarios Cais

Aml-Ddosbarthiad Dilyniannol-Gollwng:Delfrydol ar gyfer cadwyni cyflenwi sydd angen dadlwytho cargo mewn porthladdoedd dilyniannol lluosog neu ganolbwyntiau dosbarthu mewndirol heb -dadlwytho na symud nwyddau blaenorol.

Peiriannau Gorfawr a Stwffio Proffil Hir:Yn caniatáu i drawstiau dur strwythurol hir, bwndeli pren, neu offer diwydiannol ag olwynion gael eu gyrru'n syth i mewn trwy'r drysau cefn ac allan neu gael mynediad iddynt trwy'r drysau ffrynt.

Caeau Modiwlaidd Personol:Yn cael ei ddefnyddio gan gontractwyr peirianneg fel swyddfeydd maes symudol deuol, clostiroedd generaduron, neu unedau storio cemegol ar wahân gyda pharwydydd ffisegol rhwng adrannau blaen a chefn.

FAQ

C: A yw gosod drysau dwbl ar y ddau ben yn lleihau cryfder pentyrru strwythurol y cynhwysydd?

A: Na. Er bod tynnu wal ben rhychiog solet yn newid anhyblygedd strwythurol, mae ein dyluniad peirianyddol yn ymgorffori pyst cornel adran blychau wedi'u hatgyfnerthu, pennyn trwm a linteli sil, a phlatiau gusset mwy trwchus ar y ddau ffrâm pen. Mae'r cyfluniad hwn yn cynnal cydymffurfiaeth lawn ISO 1496-1, gan gefnogi pentwr haen 8-uchel ar bwysau gros uchaf (30,480 kg fesul uned 20 troedfedd).

C: Sut mae atal dŵr rhag mynd i mewn o amgylch y gwasanaethau drws deuol?

A: Mae'r system drws dwbl yn defnyddio gasgedi rwber EPDM aml-asgell wedi'u gwasgu'n dynn yn erbyn fframiau drysau trwy rodenni gêr clo 4-bar cam-. Mae'r dyluniad yn pasio profion jet dŵr ffatri trwyadl (pwysau ffroenell 100 kPa) i sicrhau nad oes unrhyw dreiddiad lleithder yn ystod cludiant cefnfor agored a thywydd garw.

C: Beth yw hyd oes cotio safonol mewn amgylcheddau morol?

A: Mae cynwysyddion wedi'u gorffen â system cotio morol aml-haen sy'n cynnwys paent preimio epocsi cyfoethog o sinc a topcot polywrethan gyda chyfanswm trwch ffilm sych yn fwy na 120 um. O dan amodau trafnidiaeth morol safonol, mae'r gorchudd yn gwrthsefyll cyrydiad chwistrellu halen am 5 i 7 mlynedd cyn bod angen cynnal a chadw cyffyrddiad mawr.

C: A ellir addasu'r cynwysyddion hyn gyda phocedi fforch godi neu bwyntiau angori clymu arbennig-i lawr?

A: Ydw. Mae cyfluniadau ffatri dewisol yn cynnwys modrwyau lashing mewnol wedi'u weldio i reiliau ochr uchaf/gwaelod (cyfradd cryfder tynnu hyd at 2,000 kg), cilfachau twnnel gooseneck (ar gyfer unedau 40 troedfedd), a phocedi fforch godi sydd wedi'u cynnwys yn y strwythur rheilffordd ochr waelod fesul manylebau cleient.

C: Pa ddogfennaeth a gyflenwir gyda gorchymyn swp-gynhyrchu?

A: Mae pob llwyth yn cynnwys tystysgrifau prawf gwneuthurwr unigol, tystysgrifau cymeradwyo diogelwch CSC cymdeithas ddosbarthu, adroddiadau arolygu dimensiwn adeiladwr, a dogfennaeth prawf strwythurol swyddogol.

Gofyn am Ddyfynbris Technegol ac Adolygiad Manyleb

I wneud cais am brisio uniongyrchol ffatri, opsiynau gwneuthuriad wedi'u teilwra (fel pwyntiau torri arbenigol neu ardystiad swp CSC), neu gynllunio logisteg cynhwysydd ar gyfer eich fflyd, cyflwynwch eich gofynion i'n tîm peirianneg:

Math Cynhwysydd Angenrheidiol: 20tr / 40ft High Ciwb Drws Dwbl

Cyfrol Archeb / Maint Swp: (ee, lot Treial o 2 uned, neu orchmynion swp swmp rheolaidd)

Porthladd Cyrchfan / Lleoliad Cyflwyno:

Llinell Amser Cyflawni Targed:

[Cyflwyno RFQ / Cysylltwch â'n Tîm Peirianneg]
